Sous-traitance

Usinage sur plan et chaudronnerie

Les ateliers qui fabriquent nos machines spéciales travaillent aussi pour vous : pièces usinées et ensembles chaudronnés, à l’unité ou en petite série, réalisés d’après vos plans.

Demander un devis 04 74 63 04 31

Pourquoi nous confier vos pièces

Un atelier de constructeur, à votre service

Nous usinons et soudons chaque jour pour nos propres machines. Vos pièces bénéficient des mêmes moyens, des mêmes soudeurs et usineurs, et du même niveau d’exigence.

  • D’après vos plans

    Vous nous transmettez vos plans ou vos fichiers 3D. Si un détail pose question, notre bureau d’études vous appelle avant de lancer la fabrication.

  • Unitaire et petite série

    De la pièce unique au petit lot : prototypes, pièces de rechange, outillages, ensembles mécano-soudés.

  • Usinage et soudure réunis

    Découpe, soudure, usinage et peinture sous le même toit : un ensemble complet livré fini, sans transport entre sous-traitants.

  • Un atelier de proximité

    À Saint-Romain-de-Popey, dans le Rhône, entre Lyon et Tarare. Vous pouvez passer voir vos pièces et en parler avec ceux qui les font.

Usinage sur plan

Pièces mécaniques de précision, réalisées sur notre parc de machines à commande numérique.

Usinage d’une pièce mécanique

  • Tournage à commande numérique

    Pièces de révolution : axes, arbres, bagues, entretoises, rouleaux.

  • Tournage de grande longueur

    Un tour conventionnel de 4 mètres pour les pièces longues : arbres, rouleaux et cylindres de machines.

  • Fraisage sur centre d’usinage

    Fraisage, perçage et taraudage enchaînés sur une même pièce : platines, supports, carters, pièces de forme. Centre vertical Hurco 3 axes, courses 762 × 508 × 610 mm. Une fraiseuse conventionnelle Alcera complète l’atelier pour les reprises et les pièces unitaires.

  • Découpe fil (électroérosion)

    Formes complexes et angles vifs, y compris dans les aciers trempés, sans effort de coupe ni déformation. Courses 300 × 200 × 150 mm.

Chaudronnerie et mécano-soudure

Découpe, pliage et soudure : châssis, bâtis, carters et ensembles mécano-soudés.

Soudage d’un ensemble métallique

  • Découpe plasma

    Les tôles sont découpées sur table numérique, au format 1 500 × 3 000 mm, jusqu’à 38 mm d’épaisseur.

  • Cisaillage

    Cisaille guillotine de 4 mètres, pour débiter les tôles en coupe droite avant pliage ou soudure.

  • Pliage sur presse plieuse CN

    Presse plieuse hydraulique à commande numérique Stilmax PPH 2090 : 90 tonnes, 2 100 mm de longueur de pliage, butée arrière sur 3 axes. Les plis sont répétables d’une pièce à l’autre, de l’unité à la série.

  • Soudage TIG

    Cordons propres et précis, sans projections. Pour l’inox, l’aluminium, les faibles épaisseurs et les pièces visibles ou destinées à l’agroalimentaire.

  • Soudage MIG / MAG

    Rapide et productif : le procédé de référence pour les châssis mécano-soudés, les bâtis et les fortes épaisseurs en acier.

  • Soudage laser

    Poste laser de 1 500 W : très peu de déformation, cordons fins et réguliers, reprises de finition réduites. Particulièrement adapté aux tôles fines.

Finitions et traitements de surface

Vos pièces repartent finies : une seule commande, de la tôle brute à la pièce prête à monter.

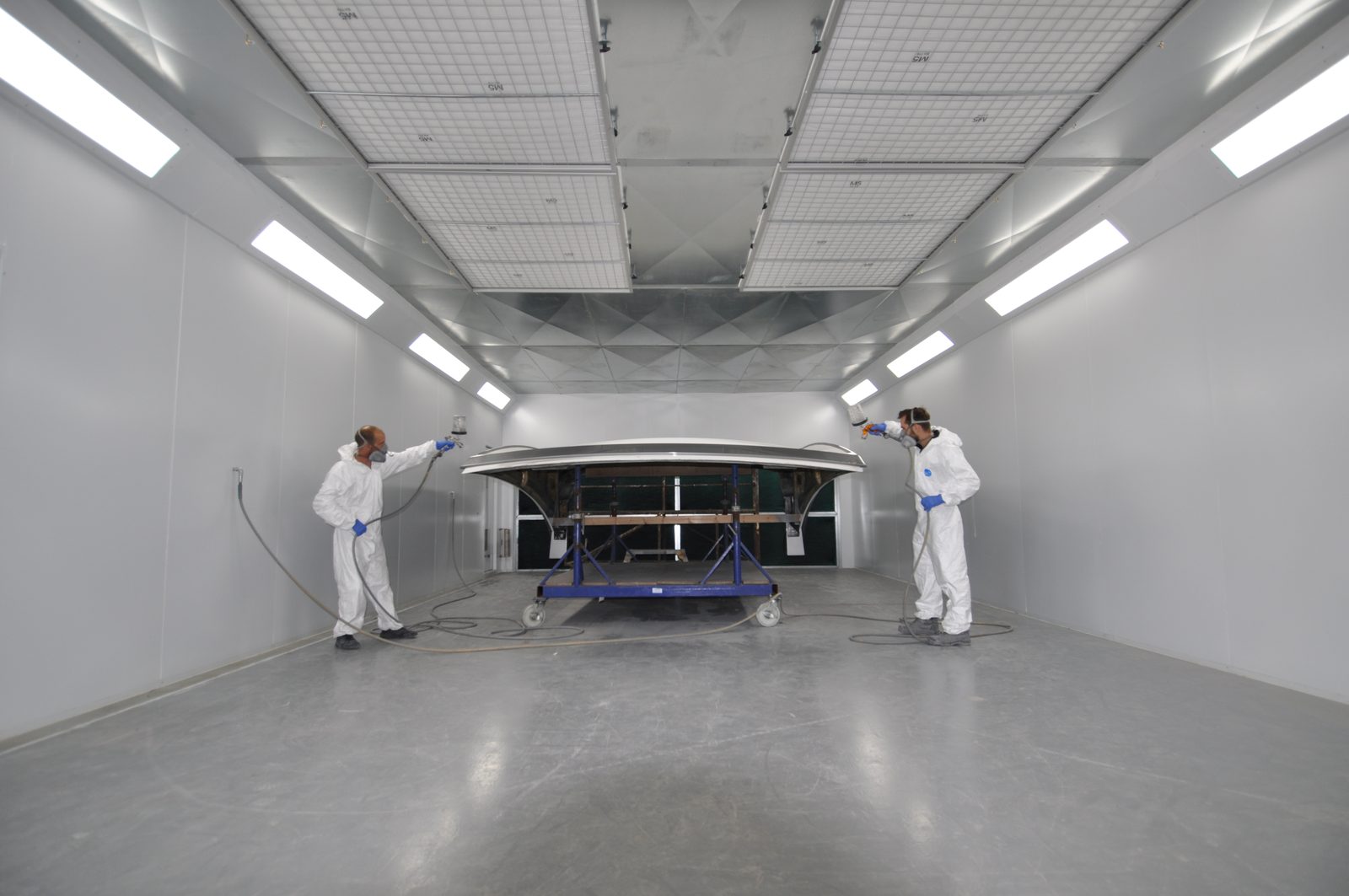

Cabine de peinture industrielle de grandes dimensions (photo d’illustration)

  • Microbillage

    Projection de microbilles de verre sur la surface, en cabine haute pression. Elle efface les traces de fabrication et de soudure et donne à l’inox un aspect satiné, uniforme et facile à nettoyer.

  • Passivation électrolytique

    Décapage et passivation des cordons de soudure sur inox, à la décapeuse électrolytique Cleanox VI : les colorations dues à la chauffe sont éliminées et la couche protectrice de l’inox est reconstituée, pour retrouver sa résistance à la corrosion. Un point important pour l’agroalimentaire et le médical.

  • Peinture

    Cabine de très grandes dimensions, pour peindre châssis et ensembles complets à la teinte demandée et les protéger durablement contre la corrosion.

Parc machines

Nos moyens de fabrication

Les programmes d’usinage sont préparés en FAO sous TopSolid’Cam, directement à partir de vos fichiers 3D.

ProcédéMachineCapacités
Tournage CNCazeneuve Optimax 590Tour à commande numérique
Tournage grande longueurTour conventionnel Lefebvre & MartinPièces jusqu’à 4 m de longueur
Fraisage CNCentre d’usinage vertical Hurco VMX 30Ti3 axes, courses 762 × 508 × 610 mm, cône SK40, programmation FAO TopSolid’Cam
Fraisage conventionnelFraiseuse AlceraReprises, pièces unitaires et dépannages
Découpe filFanuc Robocut Alpha 0BCourses 300 × 200 × 150 mm, enfilage automatique
Découpe plasmaTable numérique Ecomap 1530, générateur Hypertherm Powermax 125Format 1 500 × 3 000 mm, coupe jusqu’à 38 mm, perçage en pleine tôle 25 mm
CisaillageCisaille guillotine PromecamCoupe droite des tôles jusqu’à 4 m de longueur
PliagePresse plieuse CN Stilmax PPH 209090 tonnes, longueur de pliage 2 100 mm, 3 axes
SoudurePostes TIG et MIG / MAG, poste de soudage laser manuel 1 500 WAcier, inox, aluminium
MicrobillageCabine haute pression HBM SBC 990Aspect satiné uniforme sur inox, pièces de petite et moyenne taille
Décapage inoxDécapeuse électrolytique Cleanox VIDécapage et passivation des soudures inox
PeintureCabine grandes dimensionsChâssis et ensembles complets
Demander un devis

Trois étapes, sans engagement

  1. Vous nous envoyez vos planspar e-mail à contact@bertholon-sa.com, avec la matière, la quantité et le délai souhaités
  2. Nous étudions la faisabilitéet nous vous appelons si un point mérite d’être précisé
  3. Vous recevez notre devisprix et délai, pour la quantité demandée

Envoyer mes plans Utiliser le formulaire

Une pièce à usiner, un châssis à souder ?

Le plus simple : appelez-nous, ou envoyez-nous votre plan.

04 74 63 04 31 Demander un devis
